SSIAP 1 – 3e Partie : Installations techniques
Installations électriques
Dans un établissement recevant du public (ERP) ou un immeuble de grande hauteur (IGH), l’installation électrique joue un rôle essentiel dans la sécurité incendie. Elle alimente les équipements de sécurité, tels que les alarmes, les éclairages d’évacuation ou les dispositifs de désenfumage. En cas de sinistre, toute défaillance électrique peut gravement compromettre la mise en sécurité des occupants. Il est donc essentiel d’assurer la fiabilité et la continuité de l’alimentation électrique grâce à une architecture redondante, incluant une source de sécurité.
Terminologie
Source normale
Alimentation principale de l’établissement, généralement issue du réseau public (HT ou BT).
Source de remplacement
Alimentation alternative permettant de poursuivre l’exploitation en cas de perte de la source normale. L’ensemble source normale + source de remplacement est appelé source normal‑remplacement.
Source de sécurité
Alimentation dédiée aux équipements participant à la sécurité incendie lorsque la source normal‑remplacement n’est plus disponible.
Temps de commutation
Délai entre la disparition de la source normale et l’arrivée effective de la tension fournie par la source de sécurité.
Alimentation normale / alimentation de remplacement
Alimentation normale : issue de la source normale.
Alimentation de remplacement : issue de la source de remplacement.
AES – Alimentation Électrique de Sécurité
Dispositif assurant l’alimentation des installations de sécurité, aussi bien en fonctionnement normal (via la source normal‑remplacement) qu’en fonctionnement de sécurité (via la source de sécurité).
Tableau électrique
Ensemble regroupant les dispositifs de commande, protection et distribution.
Tableau de sécurité : ne concerne que les installations de sécurité.
Tableau normal : concerne les installations non liées à la sécurité. Les dispositifs de commande seuls ne constituent pas un tableau.
Impact des installations électriques sur la sécurité
Maintien de l’alimentation des installations de sécurité
Certaines installations doivent rester fonctionnelles en cas de coupure de courant :
Éclairage de sécurité
Système de Sécurité Incendie (SSI)
Ascenseurs utilisables en cas d’incendie
Secours en eau (surpresseurs, pompes, compresseurs d’air, etc.)
Pompes d’exhaure
Équipements spécifiques concourant à la sécurité incendie
Dispositifs d’alerte
Installations assurant la continuité des communications radioélectriques
► Ces équipements doivent être alimentés non seulement par une source normale, mais aussi par une source de sécurité, conformément à l’arrêté du 25 juin 1980 et aux règles IGH.
Evacuation en cas de défaillance de l’éclairage normal
En cas de coupure du réseau principal, un éclairage de sécurité prend automatiquement le relais pour :
Guider les personnes vers les issues (éclairage d’évacuation)
Éviter les mouvements de panique (éclairage d’ambiance)
► Sa durée de fonctionnement doit être au minimum d’une heure, selon les exigences de la réglementation ERP (article EC 7).
Coupure de l’énergie électrique par les organes de coupure d’urgence
Des dispositifs de coupure d’urgence doivent permettre l’interruption rapide de l’alimentation électrique en cas d’incident. Ils doivent être :
Accessibles
Facilement identifiables
Réservés aux personnes habilitées
► Ces dispositifs ne coupent jamais les circuits de sécurité, qui doivent rester alimentés en toutes circonstances.
Les différents types de sources électriques de sécurité
Les sources électriques de sécurité assurent l’alimentation des installations de sécurité lorsque la source normal‑remplacement n’est plus disponible. Elles garantissent la continuité de fonctionnement des équipements indispensables à l’évacuation et à l’intervention des secours.

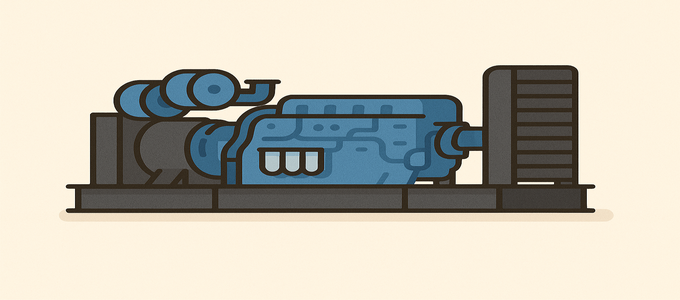

Groupes électrogènes
Source autonome produisant de l’électricité via un moteur thermique + alternateur, ils constituent la source de sécurité principale dans les ERP et IGH. ils assurent une alimentation durable pour les installations de sécurité nécessitant une puissance importante (désenfumage mécanique, surpresseurs, etc.).
Fonctionnement automatique en cas de coupure
Temps de commutation : ≤ 10 secondes (IGH : voir article GH 43)
Autonomie exigée en IGH : 36 heures de réserve de carburant
Implantation dans un local technique sécurisé ventilé vers l’extérieur.
Présence obligatoire :
Coupure rapide du combustible accessible depuis l’extérieur
Zone de rétention si combustible liquide
100 L de sable + pelle + extincteurs classe B
Quantité de combustible dans la salle des moteurs limitée :
15 L : Combustible liquide de première catégorie, lorsque l’alimentation du moteur se fait par gravité
50 L : Combustible liquide de première catégorie, lorsque l’alimentation se fait par pompe depuis un réservoir situé en contrebas.
500 L : Combustible liquide de deuxième catégorie, en réservoirs fixes dans la salle des moteurs.
- Des vérifications des installations de sécurité sont réalisées tous les 15 jours et tous les mois par du personnel qualifié, tandis qu’un vérificateur agréé intervient une fois par an pour la vérification technique réglementaire.
Batteries d’accumulateurs
Elles peuvent compléter le système d’alimentation d’équipement de sécurité pour fournir une énergie immédiatement disponible, sans temps de commutation, certains équipement vitaux :
L’éclairage de sécurité
Le SSI
Équipements nécessitant une alimentation instantanée.
► Mais elles ne remplacent pas les groupes électrogènes en tant que source de sécurité principale dans les ERP ou IGH. Leur autonomie est limitée, leur usage est restreint à certains dispositifs.
Locaux de services électriques
Les locaux destinés aux équipements électriques doivent répondre à plusieurs exigences réglementaires :
Ils sont strictement réservés aux personnes qualifiées.
Ils doivent être identifiés de manière explicite afin d’être repérés immédiatement.
Leur accès doit être simple et direct pour les services de secours.
La conception du local dépend du niveau de risque associé aux matériels installés :
risques normaux,
risques particuliers moyens,
risques particuliers importants.
Ces niveaux conditionnent notamment les exigences en matière de résistance au feu, de ventilation, et d’organisation interne.
Câbles et exigences réglementaires
Séparation des circuits
Les circuits alimentant les installations de sécurité doivent être indépendants des circuits de la source normale ou de la source de remplacement. Cette séparation évite qu’un défaut électrique sur l’installation courante n’affecte les équipements de sécurité.
Nature et caractéristiques des câbles de sécurité
Entre la source de sécurité et les appareils terminaux, les câbles doivent répondre aux exigences suivantes :
être résistants au feu, classés CR1,
être identifiables immédiatement, généralement grâce à une gaine de couleur orange, conformément aux pratiques courantes en ERP/IGH.
Ces câbles doivent maintenir leur intégrité suffisamment longtemps pour permettre l’évacuation et l’intervention des secours.
Classement réglementaire des câbles
La réglementation distingue deux critères : réaction au feu et résistance au feu.
Réaction au feu (classement C)
| Classe | Signification |
|---|---|
| C1 | Non propagateur d’incendie ; ne dégage pas assez de gaz inflammables pour créer un second foyer |
| C2 | Non propagateur de flamme |
| C3 | Non classé |
Résistance au feu (classement CR)
| Classe | Signification |
|---|---|
| CR1 | Câbles résistants au feu, adaptés aux installations de sécurité |
| CR2 | Câbles ordinaires, non destinés aux circuits de sécurité |
► Ces classifications sont définies par l’arrêté du 21 juillet 1994 modifié, qui fixe les méthodes d’essai et les critères de performance.
Les installations électriques sont un maillon crucial de la sécurité incendie. Leur architecture doit permettre d’assurer, même en cas de coupure du réseau principal, la continuité des fonctions vitales : alarme, évacuation, désenfumage, compartimentage, etc. En ERP comme en IGH, cela repose sur une source normale et une source de sécurité, obligatoirement indépendante. L’agent SSIAP doit connaître l’implantation de ces installations, les modalités de coupure d’urgence, et veiller à la fiabilité des dispositifs de secours. Une surveillance rigoureuse de ces systèmes est indispensable pour garantir la mise en sécurité des personnes et des locaux.
